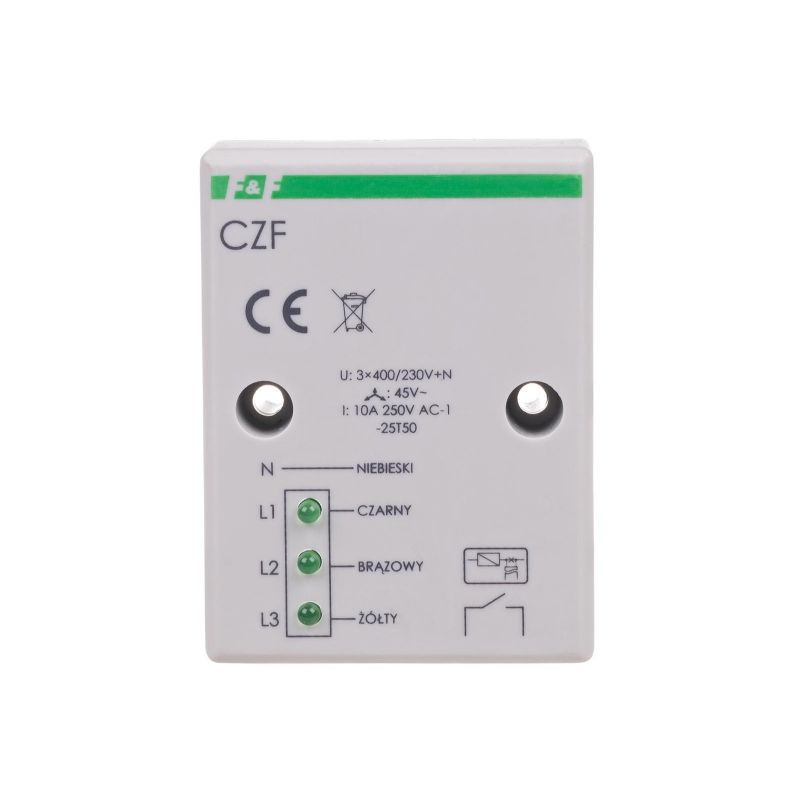

Czujnik zaniku fazy CZF

Działanie czujnika zaniku fazy CZF

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania  (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

Napięcie zasilania

3 × 400 V + N

Współpraca z agregatami prądotwórczymi

NIE

Kontrola zaniku / asymetrii faz

TAK

Kontrola kolejności faz

NIE

Kontrola styków stycznika

NIE

Element wykonawczy

przekaźnik

Maksymalny prąd obciążenia

10 A

Konfiguracja styków

1 × NO

Separacja styku

TAK

Asymetria napięciowa zadziałania

45 V

Histereza napięciowa

5 V

Opóźnienie wyłączenia

4 s

Kontrola zasilania

3 × LED zielona

Przyłącze

OMY 4×1 mm²; 2×0,75 mm², l: 0,5 m

Pobór mocy

1,6 W

Temperatura pracy

-25÷40°C

Wymiary

51×67×26 mm (± 1 mm)

Montaż

natynkowy

Stopień ochrony

IP20

TrueRMS

NIE
