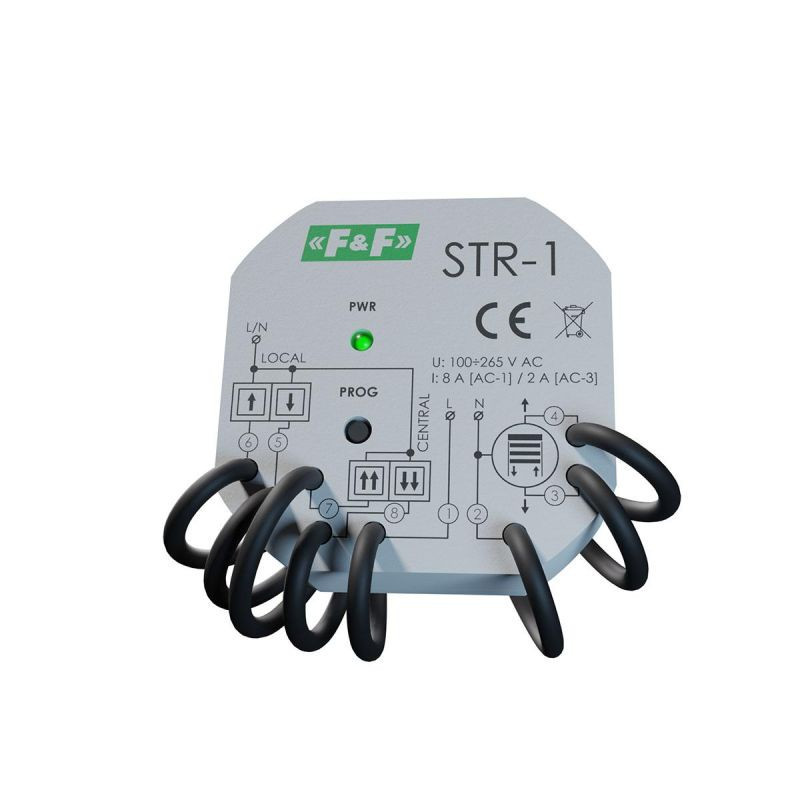

Sterownik rolet STR-1

Działanie sterownika rolet STR-1

Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika
Sterowanie lokalne - grupa przycisków podłączona do zacisków 5 i 6 sterująca  jedną roletą.
- w górę  (otwarcie);   - w dół  (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.
Sterowanie centralne -  wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 7 i 8 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
 - wszystkie w górę;     - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to  będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA!
Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Napięcie zasilania

230 V AC

Typ silnika

230 V AC

Sterowanie centralne

dwuprzyciskowe

Sterowanie lokalne

dwuprzyciskowe

Sygnał sterujący

L lub N

Maksymalny prąd impulsu sterującego

1 mA

Maksymalny prąd obciążenia AC-3

1,5 A

Czas załączenia - programowany

0s÷10 min

Element wykonawczy

przekaźnik

Przyłącze sygnałowe

4×DY 1mm², l:10cm

Przyłącze zasilające

4×DY 1,5mm², l:10cm

Pobór mocy

1 W

Temperatura pracy

-25 ÷ 50 °C

Wymiary

Ø55 mm, h: 20 mm

Montaż

w puszce podtynkowej Ø60

Stopień ochrony

IP20
