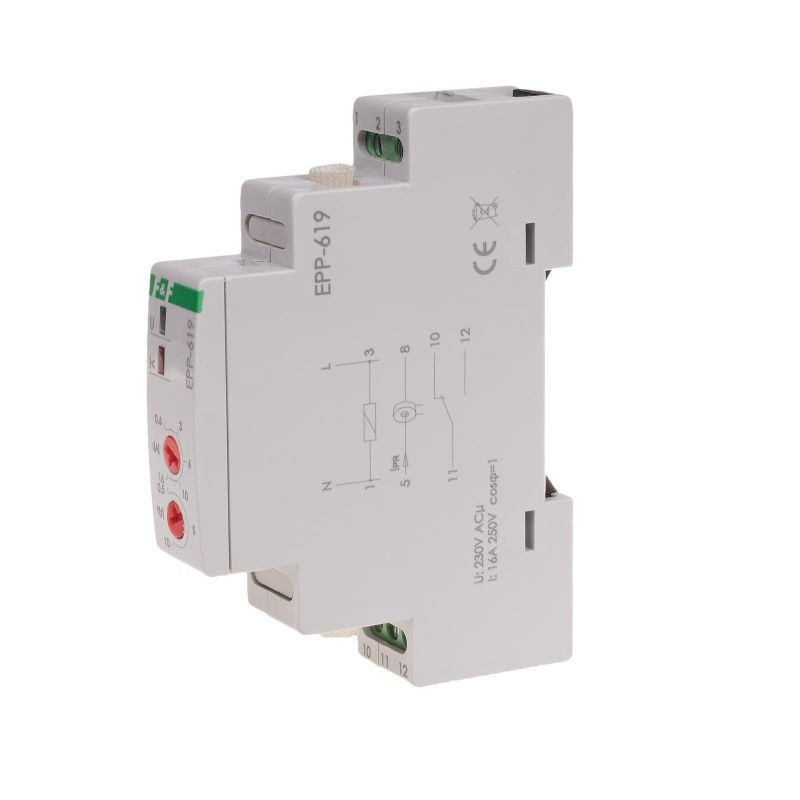

Jak działa przekaźnik prądowy EPP-619

Zasilanie przekaźnika sygnalizuje świecenie diody LED zielonej U. Potencjometrem nastawiamy wartość natężenia prądu zadziałania. Jeżeli natężenie prądu jest poniżej nastawionego progu, styk pozostaje otwarty (poz. 11-10). Jeżeli wartość natężenia prądu przekroczy próg nastawy, styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym" t". Przekroczenie progu nastawy sygnalizuje świecenie LED czerwonej I<. Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz. 11-10).

UWAGA! Prąd odbiornika może być większy niż 16 A. Ograniczeniem jest przekrój przewodu przewlekanego przez kanał przelotowy.

Napięcie zasilania

230 V AC

Element wykonawczy

przekaźnik

Maksymalny prąd obciążenia

16 A

Konfiguracja styków

1 × NO/NC

Separacja styku

TAK

Czas powrotu

0,5 s

Histereza powrotu zasilania

10%

Średnica otworu przelotowego

4 mm

Prąd obwodu mierzonego Im

ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)

Prąd przełączenia - regulowany

0,6÷16 A

Czas zadziałania - regulowany

0,5÷10 s

Przyłącze

zaciski śrubowe 2,5 mm²

Moment dokręcający

0,4 Nm

Pobór mocy

0,4 W

Temperatura pracy

-25 ÷ 50 °C

Wymiary

1 moduł (18 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20
