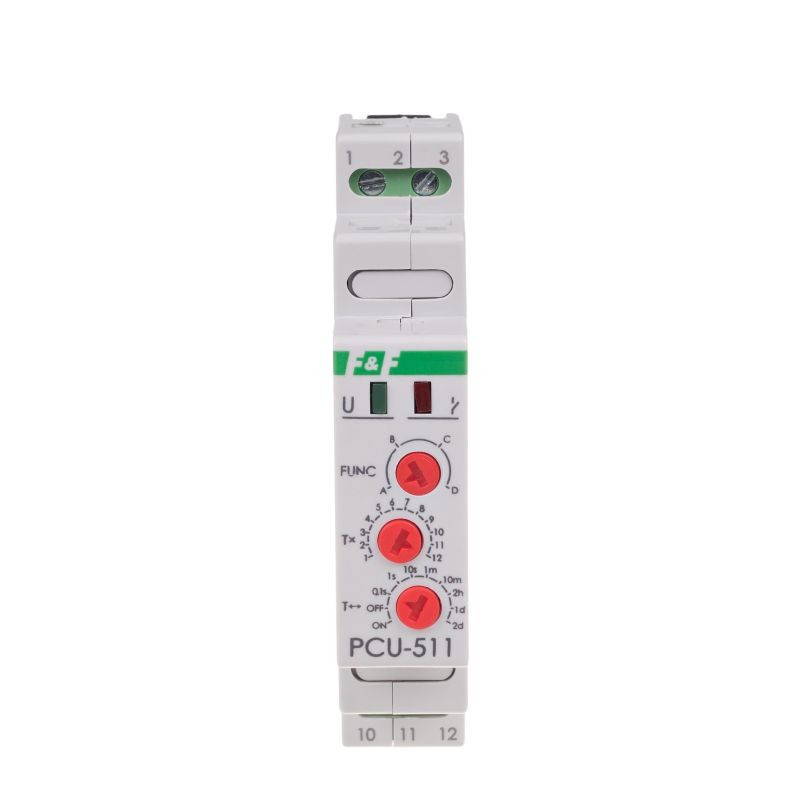

Działanie Funkcje: *OPÓŹNIONE WYŁĄCZENIE (A) Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. *OPÓŹNIONE ZAŁĄCZENIE (B) Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. *OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C) Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy. *OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D) Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
Uwaga! * Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. * Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. * Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
0,1s :
0,1÷1,2 sek.
1s :
1÷12 sek.
10s :
10÷120 sek.
1m :
1÷12 min.
10m :
10÷120 min.
2h :
2÷24 godz.
1d :
1÷12 dni (24÷288 godz.)
2d :
2÷24 dni (48÷576 godz.)
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12. OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
Napięcie zasilania
12÷264 V AC/DC
Tryb pracy
opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej Funkcja: opóźnione wyłączenie Napięcie zasilania: 12÷264 V AC/DC
