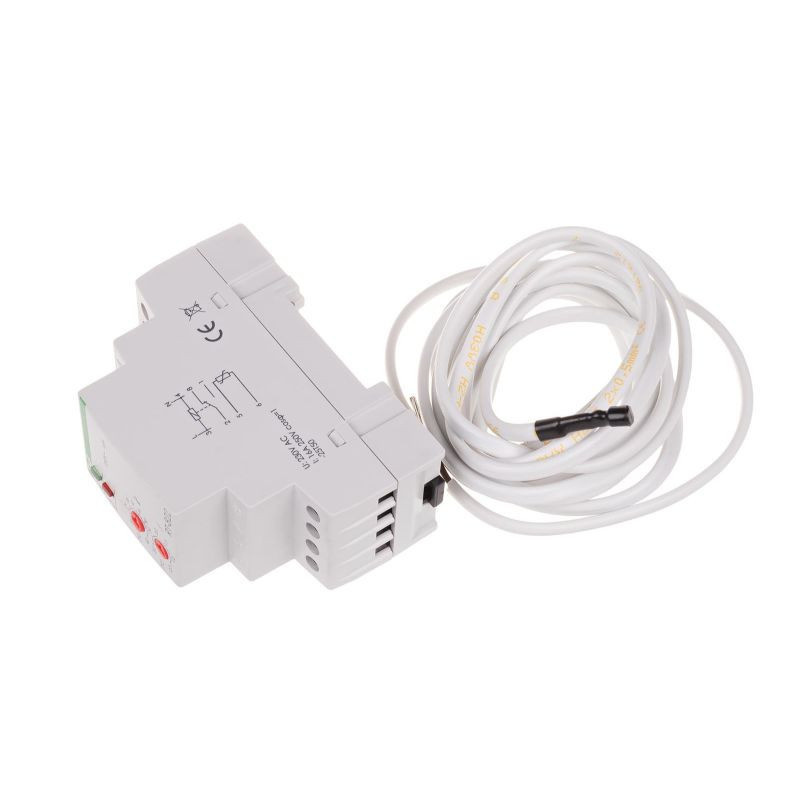

Regulator temperatury RT-822

Działanie
Do czasu uzyskania żądanej temperatury otoczenia styk przekaźnika znajduje się w pozycji 2-1 i urządzenie grzewcze jest załączone. Osiągnięcie zadanej temperatury powoduje przełączenie styku w pozycję 2-8 i wyłączenie urządzenia grzewczego, ewentualnie załączenie urządzenia wentylacyjnego. Spadek temperatury o wartość histerezy ponownie załączy urządzenie grzewcze (zwarte styki 2-1) aż do momentu osiągnięcia zadanej temperatury.


Napięcie zasilania

230 V AC

Dokładność pomiaru

±1°C

Element wykonawczy

przekaźnik

Maksymalny prąd obciążenia

16 A

Konfiguracja styków

1 × NO/NC

Separacja styku

TAK

Zakres regulacji temperatury

30÷60°C

Histereza - regulowana

0,5÷3°C

Dokładność nastawy

1°C

Sonda temperatury

RT/RT2

Przyłącze

zaciski śrubowe 4,0 mm²

Moment dokręcający

0,5 Nm

Pobór mocy

1,1 W

Temperatura pracy

-25 ÷ 50 °C

Wymiary

2 moduły (35 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20
