Zestaw do pomiaru energii składa się z kontrolera efc-01 (łączy odbiorniki, czujniki i nadajniki EXTA LIFE nadając im funkcjonalność systemu inteligentnego. Zadaniem kontrolera jest także współpraca z urządzeniami mobilnymi działającymi w oparciu o system Android oraz iOS) oraz gniazda radiowego rog-21 (umożliwia sterowanie dowolnymi odbiornikami w domu lub biurze).

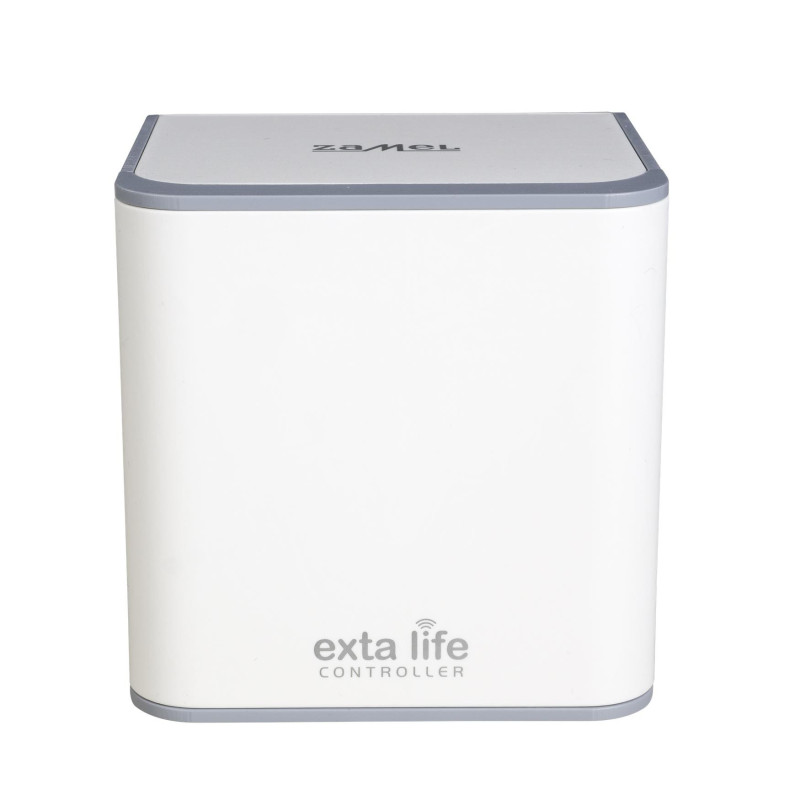

To jednostka centralna, która łączy odbiorniki, czujniki i nadajniki EXTA LIFE nadając im funkcjonalność systemu inteligentnego. Zadaniem kontrolera jest także współpraca z urządzeniami mobilnymi działającymi w oparciu o system Android oraz iOS. Wymaga to zainstalowania darmowej aplikacji EXTA LIFE, która umożliwia konfigurację całego systemu oraz jego późniejszą obsługę. Rola kontrolera EFC-01 w systemie EXTA LIFE sprowadza się do zarządzania wszystkimi jego elementami, które zostały z nim sparowane. Jest to także doskonałe narzędzie dla instalatora systemu - umożliwia zdalne dopisywanie nadajników do odbiorników oraz ich parametryzację.
CECHY FUNKCJONALNE PRODUKTU
Dwukierunkowa transmisja danych pozwala na automatyczne, zdalne kontrolowanie stanu odbiorników.
Zaplanowane wcześniej działania realizowane są w systemie exta life automatycznie.
Dzięki zaawansowanym funkcjom logicznym dom sam reaguje na zmierzch, spadek temperatury lub inne zaplanowane zdarzenia.
Szyfrowana transmisja zabezpiecza dom przed ingerencją osób trzecich.
Zdalny dostęp pozwala na kontrolowanie domu poprzez aplikację mobilną z dowolnego miejsca na świecie.
DANE TECHNICZNE
Symbol :
EFC-01
Znamionowe napięcie zasilania :
5 V DC / 1,2 A Standard Micro-USB
Znamionowy pobór mocy :
1,1 W
Komunikacja z elementami EXTA LIFE :
radiowa – pasmo ISM 868 MHz ( 868,50 MHz )
Sposób transmisji :
dwukierunkowa – 9600 bps
Zintegrowany router Wi-Fi :
brak – konieczność podłączenia zewnętrznego routera Wi-Fi
Transmisja z urządzeniami mobilnymi :
oparta o protokół TCP/IP
Zasięg działania :
do 350 m w terenie otwartym
Możliwość podłączenia anteny zewnętrznej :
nie
Podtrzymanie zegara :
tak – wymienna bateria CR1620
Złącza :
1 x RJ45 Ethernet Port 1 x micro USB B 2.0 2 x USB A 2.0 przycisk RESET
Maksymalna liczba obsługiwanych urządzeń* :
100
Możliwość aktualizacji oprogramowania :
tak
Sygnalizacja :
diody LED
Temperaturowy zakres pracy :
-10 ÷ +55°C
Stopień ochrony obudowy :
IP20
Klasa ochronności :
III
Wymiary :
70 x 70 x 70 mm
Waga :
0,290 kg
Zgodność z normami :
PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
* Dotyczy wszystkich urządzeń sparowanych z kontrolerem (nadajniki / odbiorniki / czujniki).
2. Monitor energii elektrycznej 3-fazowy MEM-21
MEM-21 umożliwia pomiar energii, prądu, napięcia i mocy na każdej z 3 faz. Pomiar realizowany jest poprzez przekładniki prądowe. MEM-21 może być stosowany jako monitor energii zużytej, wyprodukowanej lub obu równocześnie. Dlatego z powodzeniem można go wykorzystać jako podlicznik w instalacjach fotowoltaicznych (PV). Dodatkową zaletą urządzenia MEM-21 jest prosta konfiguracja, archiwizacja danych pomiarowych w chmurze oraz możliwość exportu danych do pliku „*.xls”. Pozwala to uzyskać informacje o energii z podziałem na okres dzienny, tygodniowy, miesięczny i roczny z możliwością rozbicia na poszczególne fazy. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie TH35. Odkręcana antena pozwala na zastosowanie anteny zewnętrznej. Urządzenie MEM-21 można stosować wyłącznie jako monitor zużycia energii lub podlicznik w instalacjach domowych i przemysłowych.
CECHY FUNKCJONALNE PRODUKTU
pomiar energii zużytej, wyprodukowanej lub obu jednocześnie,
pomiar parametrów sieci z rozbiciem na każdą fazę,
współpraca z kontrolerem EFC-01,
pomiar realizowany poprzez przekładniki o maksymalnym prądzie 100 A,
sygnalizacja obecności napięcia na poszczególnych fazach,
gromadzenie danych o zużytej energii w chmurze + eksport danych do pliku .xlsx
możliwość zdalnej aktualizacji oprogramowania,
łatwy montaż w rozdzielnicy z wykorzystaniem szyny TH35.
