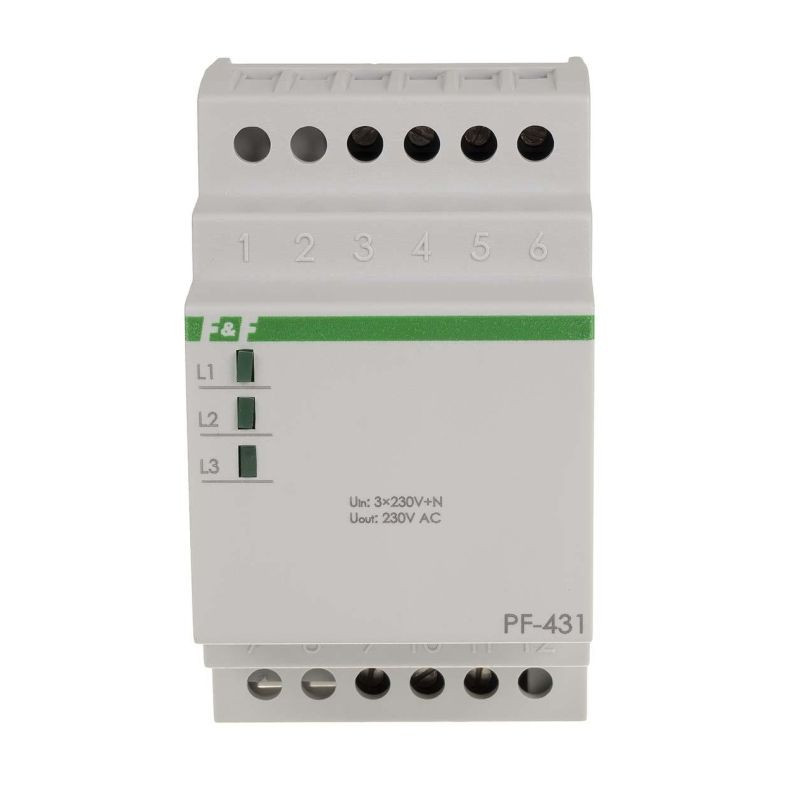

Przełącznik faz PF-431

Działanie
Na wejście przełącznika doprowadzone jest napięcie trójfazowe (3 × 230 V+N). Na wyjście przełącznika kierowane jest napięcie jednofazowe (230 V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz tak, aby napięcie wyjściowe nie było mniejsze niż 195 V. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Świecenie odpowiedniej diody LED zielonej, sygnalizuje załączenie danej fazy na wyjście przełącznika. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku spadku napięcia w fazie L1 poniżej 190 V lub jego zaniku (gaśnie zielona dioda L1), układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 (gasną zielone diody L3 i L2), na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1 (powyżej 195 V), układ załączy na wyjście tę fazę.

Napięcie zasilania

3×230 V+N

Współpraca z agregatami prądotwórczymi

NIE

Maksymalny prąd obciążenia AC-1

16 A

Minimalna wartość napięcia L1, L2, L3

190 V

Maksymalna wartość napięcia L1, L2, L3

280 V

Element wykonawczy

przekaźnik

Napięcie wyjściowe OUT

230 V AC

Błąd pomiaru napięcia

±1%

Czas przełączania

1,0÷1,5 s

Sygnalizacja napięć wejściowych

3 x LED

Histereza powrotu zasilania

10 V

Przyłącze

zaciski śrubowe 4,0 mm²

Moment dokręcający

0,5 Nm

Pobór mocy

≤ 1 W

Temperatura pracy

-25 ÷ 50 °C

Wymiary

3 moduły (52,5 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20
