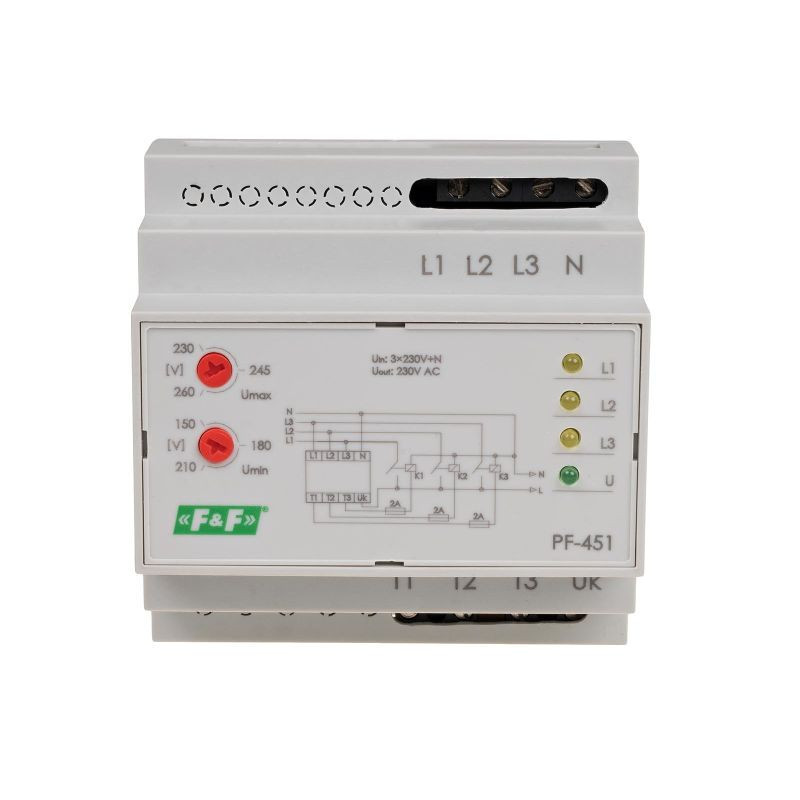

Przełącznik faz PF-451

Zastosowanie automatycznego przełącznika faz PF-451

Przełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16 A. Dla obwodów o obciążeniu powyżej 16 A wykorzystamy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.

Działanie automatycznego przełącznika faz PF-451

Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230 V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230 V AC). Jest to napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Kolejność przełączania faz nie jest określona. Na wyjście kierowana jest zawsze faza o najlepszych parametrach. Po spadku wartości parametrów tej fazy następuje przełączenie na kolejną, dobrą fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8 s. W tym czasie odbiorniki nie są zasilane. Wejście Uk służy do kontroli załączonych napięć. Układ pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście. Mogłoby to spowodować zwarcie międzyfazowe. Również uszkodzenie stycznika (np. przerwa w obwodzie cewki lub wypalenie styku roboczego) spowoduje przełączenie odbiornika na inną fazę. Nawet gdy w danej fazie napięcie jest prawidłowe. W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik, mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy układ bada prawidłowość przyłączonych napięć. Dopiero po tym czasie załączy fazę na wyjście. Przełącznik ma możliwość ustawienia dolnego (150 V do 210 V) i górnego (230 V do 260 V) progu napięciowego, przy którym nastąpi przełączenie. Do sygnalizacji optycznej służą diody LED: zielona-zasilanie; żółta-załączona faza na wyjściu.

Napięcie zasilania

3×230 V+N

Współpraca z agregatami prądotwórczymi

TAK

Histereza

5 V

Błąd pomiaru napięcia

±1%

Próg zadziałania - górny regulowany

230÷260 V

Próg zadziałania - dolny regulowany

150÷210 V

Czas przełączania

0,5÷0,8 s

Maksymalny prąd obciążenia - bezpośrednie podłączenie

16 A

Maksymalny prąd obciążenia - ze stycznikami

do obciążalności styków styczników

Przyłącze

zaciski śrubowe 4,0 mm²

Moment dokręcający

0,5 Nm

Pobór mocy

≤ 1 W

Temperatura pracy

-25 ÷ 50 °C

Wymiary

5 modułów (87,5 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20
