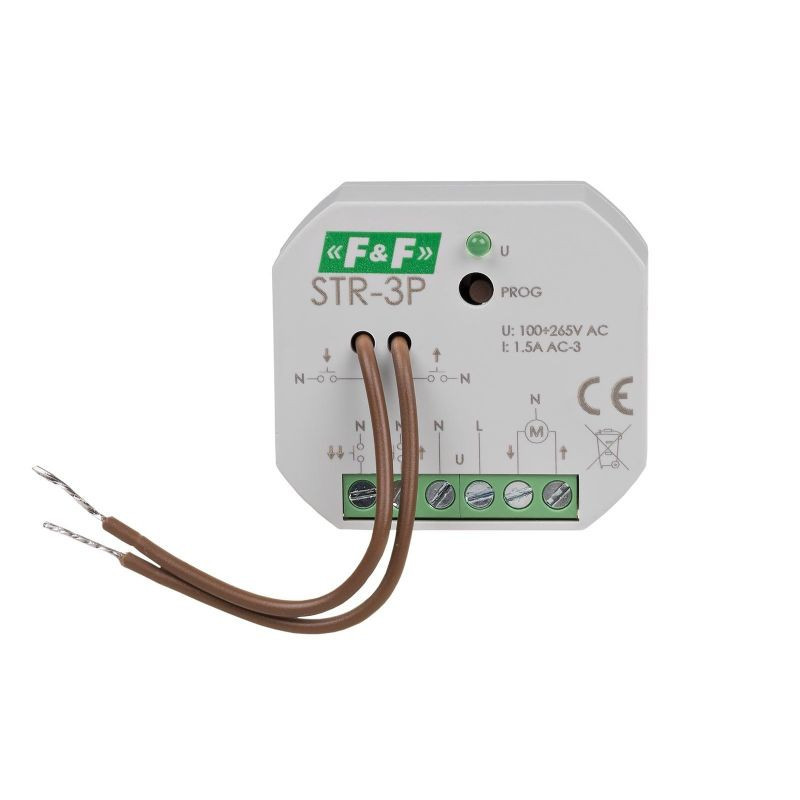

Dopuszkowy sterownik rolet
sterownik żaluzji z regulacją nachylenia lamelek
do napędów 230 V
montaż w puszce podtynkowej Ø60
Polityka bezpieczeństwa
Zasady dostawy
Zasady zwrotu
Dopuszkowy sterownik rolet przeznaczony jest do otwierania i zamykania jednej rolety. Sterowniki można łączyć w grupy i w efekcie sterować wieloma roletami. Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej. Załączenie silnika następuje przez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik pracuje przez ustawiony czas w celu podniesienia lub opuszczenia rolety. Roletę mozna zatrzymać na dowolnym poziomie (niepełne otwarcie lub zamknięcie rolety).
Wejścia sterujące podzielone na dwie grupy: sterowanie lokalne i sterowanie centralne.
Sterowanie lokalne
Praca w trybie jednego lub dwóch przycisków lokalnych.
DWA PRZYCISKI LOKALNE
Każdy kierunek ruchu rolety ma własny przycisk lokalny. Krótkie naciśnięcie (<0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez zaprogramowany okres czasu. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas, gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).
JEDEN PRZYCISK LOKALNY
Wejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk, który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (<0.5 s) załącza roletę na zaprogramowany czas. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0.5 s) załącza roletę na czas ciągłego naciskania przycisku.
Każde kolejne naciśnięcie uruchomi roletę w kierunku przeciwnym do poprzedniego.
Sterowanie centralne
Sterownik rolet dopuszkowy współpracuje zawsze z dwoma wejściami sterowania centralnego.
Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety po upływie ustawionego czasu lub po naciśnięciu dowolnego przycisku sterowania lokalnego.
Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony o maksymalnie o 1 s. Służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.
Schematy podłączeń i konfiguracji sterownika rolet STR-3P dostępne są w instrukcji urządzenia.
Dla bezpieczeństwa własnego i swoich bliskich instalujemy w budynkach mieszkalnych i domach rolety zewnętrzne na drzwiach i oknach. Chronią nasze mieszkanie przed wścibskimi oczami sąsiadów, silnymi burzami i huraganami oraz, co najistotniejsze, przed włamaniem. Coraz częściej dla własnej wygody montowane są rolety elektryczne poruszane wbudowanym w kasetę rolety silnikiem niewielkiej mocy. Do uruchomienia i sterowania taką roletą potrzebne są odpowiednie urządzenia. Na rynku jest wiele rozwiązań, od zwykłych włączników naściennych po wyrafinowane systemy „inteligentnego domu”. Proponowane przez firmę F&F sterowniki rolet są niedrogie, a umożliwiają stworzenie układu pełnej automatyki rolet w całym obiekcie.
Sterowniki rolet STR przeznaczone są do sterowania roletami i innymi obiektami jak bramy wjazdowe napędzane silnikiem elektrycznym jednofazowym prądu zmiennego. Pojedynczy sterownik rolet może pracować jako urządzenie samodzielne do otwierania/zamykania jednej rolety, jak również umożliwia łączenie sterowników w grupy do centralnego sterowania wieloma roletami. Jest to możliwe dzięki impulsowemu charakterowi wejść sterujących, tzn. sterownik uruchamia roletę po otrzymaniu rozkazu, jakim jest impuls napięciowy wyzwalany za pomocą włącznika chwilowego (dzwonkowego). Każdy sterownik rolet posiada grupę wejść sterowania lokalnego oraz grupę wejść sterowania centralnego. Podanie impulsu sterującego na odpowiednie wejście determinuje określoną reakcję sterownika zgodną z opisem tego wejścia.
Sterowanie lokalne to podłączona grupa przycisków sterująca jedną roletą. Naciśnięcie przycisku lokalnego powoduje uruchomienie rolety w zadanym kierunku. Sterowanie centralne jest to wspólna dla wielu sterowników (minimum dwa) podłączona grupa przycisków sterująca wszystkimi roletami będącymi w układzie sterowania centralnego. Układ taki pozwala na zamykanie lub otwieranie wszystkich rolet połączonych w grupę za pomocą tylko jednego przycisku, np. umiejscowionego przy wyjściu głównym z domu.
Ze względu na typ wejścia sterowania lokalnego wyróżniamy dwie wersje sterownika rolet: ,,jednoprzyciskowe" i „dwuprzyciskowe" (wykonanie na szynę 35 mm oraz do montażu natynkowego lub bezpośrednio w kasecie rolety).
W „jednoprzyciskowych" sterowanie lokalne rolet odbywa się za pomocą podłączonego tylko jednego przycisku. Każde naciśnięcie klawisza powoduje pełny ruch rolety aż do jej zamknięcia (lub otwarcia). Kolejny impuls powoduje ruch w przeciwnym kierunku.
W „dwuprzyciskowych" mamy oddzielne przyciski dla ruchu w górę i w dół. Naciśnięcie odpowiedniego przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety (okna przysłonięte do połowy). Ponowne naciśnięcie wybranego przycisku uruchamia roletę w wybranym kierunku. Inaczej jest dla wersji „jednoprzyciskowej". Tu mamy jeden przycisk bez wyboru kierunku. Dlatego po zatrzymaniu, ponowne naciśnięcie przycisku lokalnego powoduje ruch rolety w przeciwnym kierunku.
